ZX7系列逆变式整流弧焊机

    ZX7系列逆变式整流弧焊机是一种新型高效节能的焊接设备,因为采用先进的数字集成电路控制和IGBT(VMOS)中频逆变技术,所以具有引弧容易,焊接电弧稳定,飞溅小,焊缝成形美观,电流适应范围宽的焊接性能,并且具有体积小,重量轻,可靠性高,便于携带的特点,是现代理想的焊接设备。

    ZX7系列逆变式整流弧焊机广泛应用于石油、化工、造船、建筑、锅炉、军工、航空等工艺部门。其中“S”为手弧焊,“ST”为手工和氩弧焊两用。

技术数据

     项目

单位

  ZX7—200S/ST

  ZX7—315S/ST

  ZX7—400S/ST

电源



                   三相380V 50/60HZ

额定输入功率

    KVA

    8.75

    16

    21

额定输入电流

    A

    13.3

    24.3

    32

额定焊接时间

    A

    200

    315

    400

额定负载持续率

    %

    60

    60

    60

电流调节范围

    A

    20—200

    30—315

    40—400

空载电压

    V

    70—80

    70—80

    70—80

效率

    %

    83

    83

    83

空载功耗

    W

   〈100

   〈100

   〈100

重量

    kg

     59

    66

    75

外形尺寸

    mm

  600*355*540

  600*355*540

  700*355*540



ZX7系列IGBT逆变式手弧、手弧/氩弧两用焊机使用说明书



ZX7-160逆变式直流手弧焊机使用说明书



ZX7-160/200/250/315/400/500逆变式直流弧焊机使用说明书

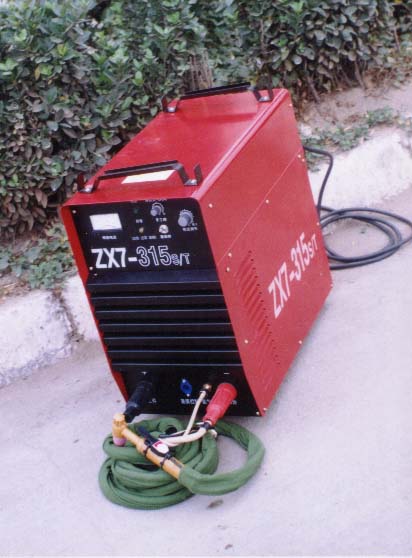

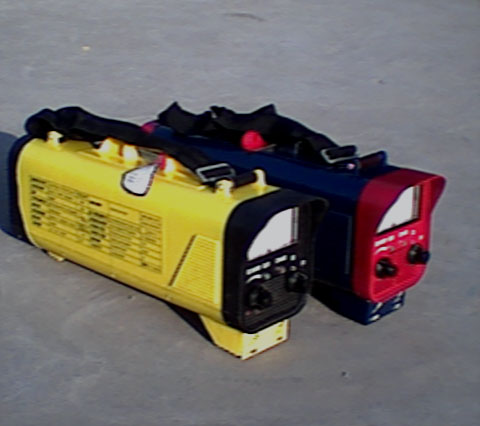

ZX7系列逆变式直流焊机产品图样:
