ZX7系列IGBT逆变式手弧、手弧/氩弧两用焊机

                     使用说明书

一、概述

    ZX7系列IGBT逆变弧焊机,是我厂最新开发的一代节能焊接设备,它采用国际最新功率器件IGBT做功率开关,利用逆变技术和微电子技术进行调节和控制,使整机性能更优良。

    该系列焊机有手工焊条电弧焊机(S)及手工焊条电弧焊后天手工氩弧焊两用机(ST)两大系列、电流规格分160A、250A、315A、400A、500A等五种,可广泛用于汽车制造、造船、化工、石油、建筑、煤矿等行业,可使用直径2.5—8mm各种焊条进行全方位焊接。



二、性能特点

    1、主电路采用AC/DC-DC/AC-AC/DC变换和脉宽调制,可获得效率、低空载损耗和高功率因数。

    2、主电路采用IGBT做功率开关、工作于20KHZ的频率,使整机体积小、重量轻、输出动态响应好,同时无噪声、飞溅小、大大改善了操作环境。

    3、该机设有引弧、推力和氩弧焊收弧电路,使起弧容易,焊条不易粘住,电弧燃烧稳定、熔池平静、焊缝成型好。

    4、利用电弧电压、电流反馈、控制功率开关占空比,可获得电源外特性,特性调节灵活。

    5、具有过流、过热、欠压、缺相和不平衡保护功能。

    6、该机可实现近控和遥控两种电流调节,以适应不同的工作环境。

    7、ST焊机除能进行手弧焊外,还可进行手工氩弧焊操作。

三、主要技术参数(见下表)

焊机型号ZX7-IGBT

160

250

315

400

500

电源电压(V)

单相220V

三相380V

输入容量(KVA)

6

10

13

20

28

空载电压(V)

70

效率(%)

≥80

功率因数(COS)

≥92

额定工作电压(V)

26.4

30

32.6

36

40

额定工作电流(A)

160

250

315

400

500

额定负载持续率(%)

60%

输出电流调节范围(A)

20-160

30-250

40-320

50-410

70-510

冷却方式

强迫风冷

重量kg

16

28

32

40

42

外型尺寸(mm)

360×160×205

530×270×400

四、原理图(见附图)



五、使用方法

    1、该焊机为便携式,可随施焊人员移动使用,但要放置在干燥通风处,避免水或其它导电液体流入。

    2、使用前,根据工作现场需要将近控/遥控转换开关打到需要的位置上,将输入电缆接入三相380V(或单相220V)电源上,合上电源,根据需要调定给定电流。

    3、当使用偏低焊接规范时,用户可根据焊接规范,适当调节推力电流和引弧电流,使焊条不易粘住。一般正常规范焊接时焊条不易粘住,可不加推力电流和引弧电流。注意推力电流过大,会使电弧飞溅明显增加,使表观质量下降。

    4、对于ST两用机型,手弧焊操作时应按以下步骤:

    a.将手弧/氩弧开关,打到氩弧侧。

    b.连接氩气接口,进气口接气瓶;出气口接焊枪上的进气管,打开气瓶。

    c.连接氩弧焊控制插座。

    d.将推力调节调到最小,根据焊接需要调节给定和引弧电流。

    e. 合上电源,电源指示灯亮,即可用焊枪上的开关控制电流及气阀的通断,注意起弧时采用接触划擦方式,只须轻轻划动即可。

    5、为了取得良好焊接效果,采用碱性焊条时,焊钳接“+”插座,工件接“-”插座;采用酸性焊条或使用氩弧焊时,焊钳或焊枪接“-”插座,工件接“+”插座。

六、注意事项

    1、该机为非防爆设备,应使用在无足以引起爆炸的场所。

    2、为确保安全,焊机外壳应良好接地。

    3、焊机与电缆接头处必须打紧,否则接触不良易烧坏邻近器件。

    4、机上电源开关仅作过流保护使用,开关本机应使用外接刀闸开关。

    5、焊机在运输和搬运时,应尽量避免强烈的震动和摔碰。

七、故障排除(见下表)

故 障 现 象

原 因 分 析

排    除

风机不转或转速低

1、电源没加上

检查电源和风机

2、缺相

3、风机有故障或有异物阻挡

不工作  绿灯不亮

         红灯不亮

1、控制板损坏

换插件板

2、IGBT驱动损坏

检查驱动线

3、坏一只IGBT或烧整流二极管引起不平衡保护

换坏件

不工作  绿灯不亮

         红灯亮

1、缺相或电压过低

检查电源

2、控制板或保护板损坏

换插件板

3、与缺相保护和过热保护相连的连线断

接好连线

4、工作超负荷运行引起热保护

适当降低工作量

电流不可调

1、给定电流电位器接触不良或损坏

换电位器

2、给定电流电位器的连线断

接好连线

3、电流反馈线短路或短路

接好连线

4、控制板损坏

换插件板

开机即调闸

整流桥或IGBT击穿

换坏件

八、供应成套

    1、产品成套包括:

    (1)ZX7型-IGBT逆变式S(或ST)弧焊机     1台

    (2)电焊软线                            1根

    (3)焊钳                                1把

    (4)焊枪(手弧/氩弧焊机提供)           1把

    (面罩、电焊玻璃、遥控盒随用户需要单独提供)

    2、随同产品文件

    (1)使用说明书                          1份

    (2)装箱清单                            1份

    (3)产品合格证                          1份

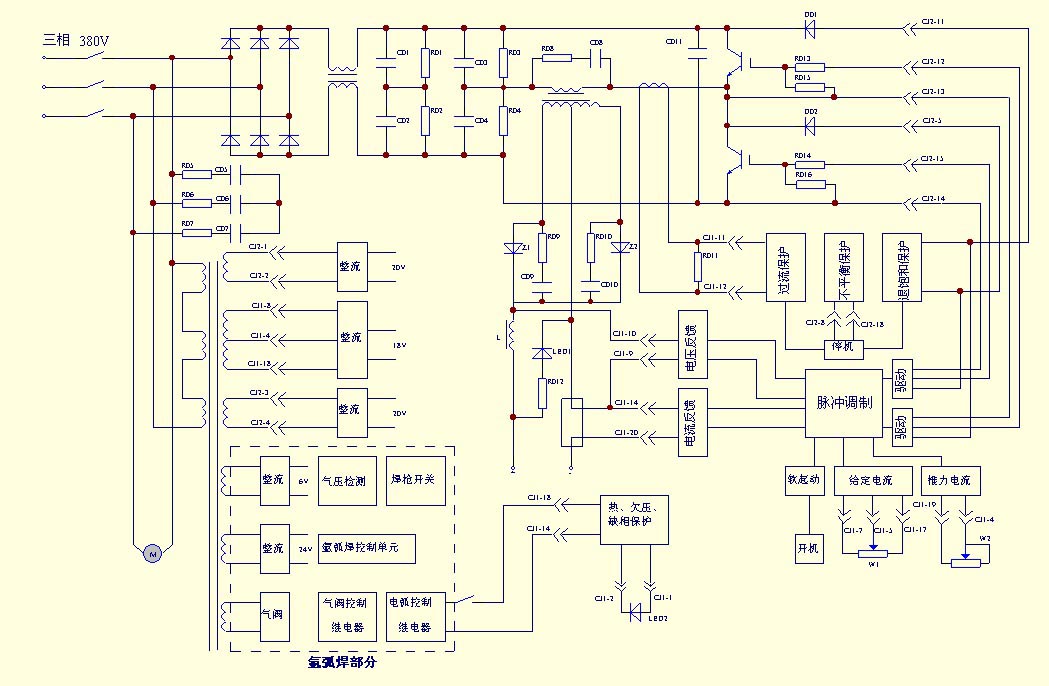

附图:电气原理图
