UNT系列高强度圆环链条闪光对焊机

该系列焊机为凸轮顶锻、电脑程序控制、预置焊接规范、自动焊接的半自动圆环链条专用对焊设备，同时，也具备一般对焊机的所有性能。与本机配套的专用辅机还有去刺机、拉伸机、测长机、退火设备和液压泵站等。

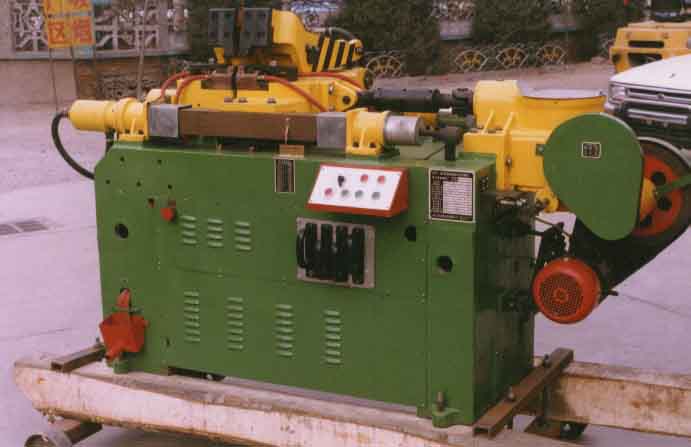

UNT-160/250 型高强度圆环链条闪光对焊机

一、用途：

UNT-160/250型圆环链条闪光对焊机用于焊接直径φ14-28mm的矿用输送链、水泥提升链、船用锚链、起重吊装链、以及非标装饰圆环链条的专用半自动对焊设备，广泛用于煤碳、建材、航运、石油、起重等行业。该机采用闪光对焊工艺，设计合理、结构简单、操作方便，同时还具有通用对焊机的一切性能，只需变更夹具即可焊接棒材、管材及各种型材。为满足用户需求，还可提供焊机配套专用设备（去刺机、拉伸机、热处理设备、液压站）和各种制链工装、工艺等技术装备及易损零配件。

二、结构：

该焊机为凸轮顶锻,电脑程序控制的半自动对焊设备，能按照预先设计的焊接规范，自动地完成闪光对焊的全过程。焊机由机身、夹紧装置、熔化和顶锻传动机构、焊接变压器、压缩空气系统、水冷却系统、电气控制柜组成。

三、主要技术参数：

基本参数	单位	UNT-160	UNT-250
额定容量	千伏安	160	250
初级电压	伏特/相数	380/3	380/3
电源频率	赫兹	50	50
额定负载持续率	%	20	20
次级电压调节范围	伏特	4.05-8.1	5.42-10.84
次级电压调节级数	级	16	16
额定容量时的次级电压级数	级	15	15
焊接链条直径	毫米	14-22	14-28
最大焊接链条直径	毫米	22	28
夹具夹紧力	牛顿	35000	35000
最大顶锻力	牛顿	65000	65000
额定焊接生产率	件/分钟	3--5	2--3
机械传动电动机功率	千瓦	2.2	2.2
压缩空气压力	兆帕	0.5	0.55

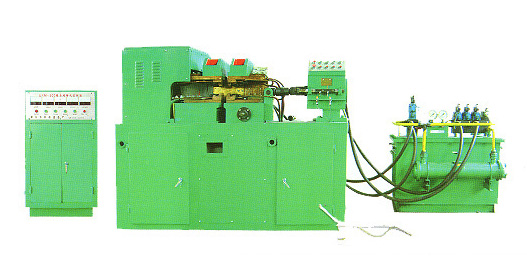

UNT-160/250产品图样：

　四、圆环链条对焊机附加装置：

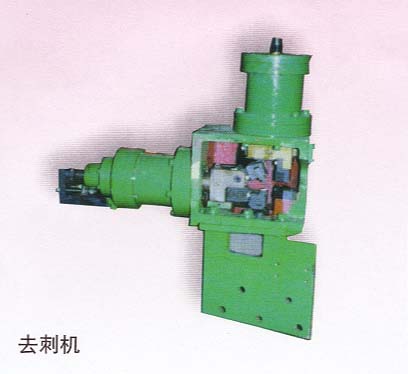

1、圆环链条去刺装置是利用液压作动力，用两片抱合的半圆形开刀片，在热状态下，将环链焊接处的毛刺和“鼓肚”清除干净，并且由于去刺机工作时刻，正是主焊机下一链环的焊接时刻，因此采用这种装置，不会因去刺而影响焊接效果，该去刺装置，具有除刺质量好，动作可靠，操作方便，结构简单等特点。

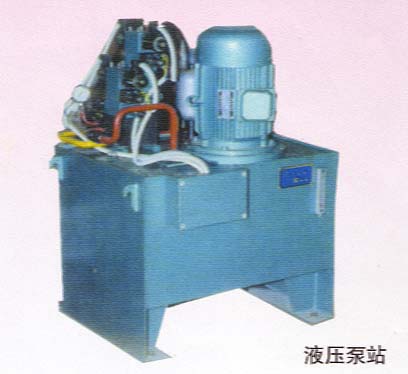

2、圆环链热去刺液压传动装置是UNT-160型链条闪光对焊机另置的配套装置，本装置分两大部分，液压站和电控部分（即主机控制柜）通过这两部分自动控制达到链条热去刺的目的。每台焊机的动作程序如下：

a、链环夹紧； b、热去刺刀前进； c、链环松开； d、热去刺刀返回；调机或检查故障时，可进行手动单独控制每个动作，正常使用只需按下自动按钮，即可自动进行上述程序的自动循环，进行去刺工作。

UNT-160/250型高强度圆环链条闪光对焊机使用说明书

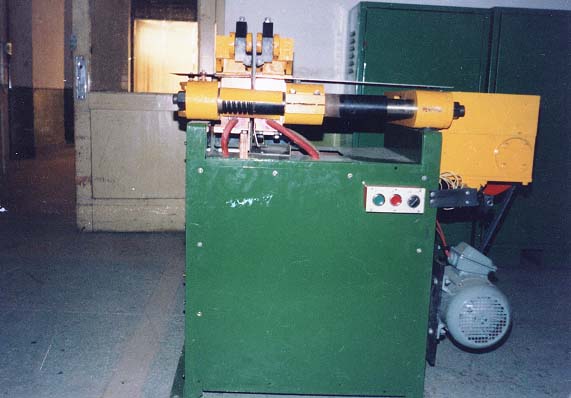

UNT-80 型高强度圆环链条闪光对焊机

为满足起重吊装、索具牵引以及小规格矿用链、锚链和非标装饰链等圆环链制造厂商需求，我公司于2002年开发了可以焊接Ф6-Ф12mm圆环链条的UNT-80型高强度圆环链条闪光对焊机。该机焊接范围广、焊接周期短、操作方便、维修方便。可焊接普通Q215~235、45#钢圆环链和20Mn2、20MnVK，A、B级圆环链以及23MnV、25MnV，C、D级高强度圆环链。更换或调整钳口后，还可焊接低碳钢、低合金钢的棒材，管材以及其它型材。

该机为凸轮顶锻，继电器控制的半自动闪光对焊专用设备，采用强规范焊接工艺，能自动完成压紧、闪光焊接、顶锻、保持、休止全过程。焊机由机身、夹紧装置、熔化和顶锻传动机构、焊接变压器、电器控制装置、压缩空气系统、水冷却系统。

UNT-80 圆环链条对焊机主要技术参数

序号	项目	单位	数据	序号	项目	单位	数据
1	额定容量	千伏安	80	9	焊接链条直径	毫米	Ф6-Ф12
2	电源电压	伏	380	10	最大链条焊接直径	毫米	Ф14
3	相数	相	3	11	额定焊接生产率	件/小时	500-600
4	电源频率	赫兹	50	12	机械传动电动机功率	千瓦	1.5
5	额定负载持续率	%	20	13	压缩空气压力	兆帕	0.4
6	次级电压调节范围	伏	3.52-7.04	14	冷却水消耗量	升/分	3.5
7	次级电压调节级数	级	8	15	焊接重量	公斤	562
8	额定次级电压调节级数	级	7	16	焊机外型尺寸	毫米	1150X700X1100

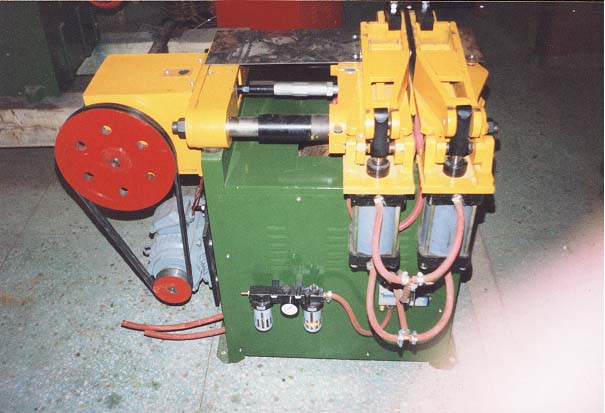

产品图样：

UNT-80型高强度圆环链条闪光对焊机使用说明书

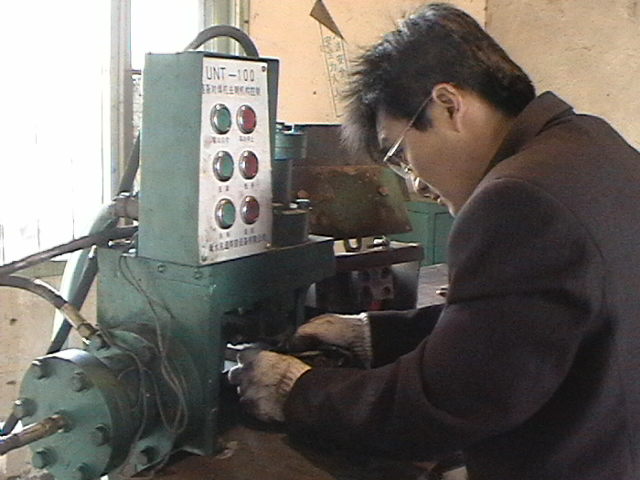

UNT-100型高强度圆环链条闪光对焊机

为满足起重吊装、索具牵引以及小规格矿用链、锚链和非标装饰链等圆环链制造厂商需求，我公司根据用户要求于2004年新研制开发了焊接范围在Ф8-Ф16mm带半自动去刺装置的小型UNT-100高强度圆环链条闪光对焊机。该机焊接范围适中、应用环境广泛、工件焊接周期短、使用操作方便、维护维修方便。可焊接普通Q215~235、45#钢圆环链和20Mn2、20MnVK，A、B级圆环链以及23MnV、25MnV，C、D级高强度圆环链。更换或调整钳口后，还可焊接低碳钢、低合金钢的棒材，管材以及其它型材。

该机为凸轮顶锻，继电器控制的半自动闪光对焊专用设备，采用强规范焊接工艺，能自动完成压紧、闪光焊接、顶锻、保持、休止全过程。焊机由机身、夹紧装置、熔化和顶锻传动机构、焊接变压器、电器控制装置、压缩空气系统、水冷却系统。半自动的去刺机可以在热态下快速自动的去除焊接的毛刺。

该焊机的具体技术参数请参考产品使用说明书。
