ZX3系列弧焊整流器

                    (ZX3系列直流手弧焊机)

    ZX3系列弧焊整流器系供单人手工操作的直流电弧焊接电源,具有平滑的下降特性和良好的动特性。它还装有浪涌吸收装置,能在焊接过程中增加电流推力,促进熔滴过渡,使焊接过程更为稳定。因此在各种不同位置下进行手工电弧焊时,均具有良好的焊接能力,能适应各种用途手弧焊的需要。

    本整流器为三相动圈式变压器结构,其整流线路为三相全波桥式。依靠改变一次、二次绕组间的距离来调节焊接电流大小,并获得下降的外特性曲线。

    一次、二次绕组做成互相套入式,二次绕组固定在里面,一次绕组放置在外圈可以移动。铁心系由分别叠装的铁心轭、铁心柱用拉杆及夹板等组装而成。

项目 单位 ZX3-160 ZX3-250 ZX3-300 ZX3-400 ZX3-500
额定焊接电流 A 160 250 300 400 500
额定负载持续率 % 60 60 60 60 60
电流调节范围 A 32-192 50-300 60-360 80-480 100-600
空载电压 V 72 72 72 71.5 72
工作电压 V 22-28 22-32 22-34 23-39 24-44
输入电源 V/HZ 380/50 380/50 380/50 380/50 380/50
额定输入容量 KVA 11 17.3 21.8 27.8 35.5

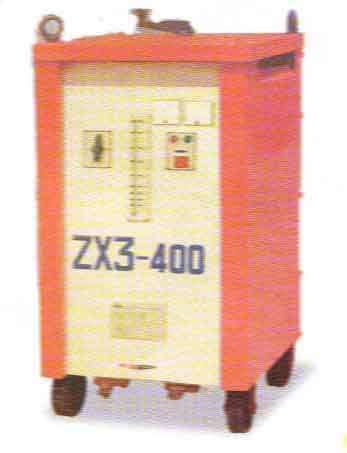

    ZX3系列焊机产品图样:
