矿用交流/直流电焊机

BX3系列矿用动圈式交流弧焊机

一、用途：

BX3系列矿用动圈式交流弧焊机是为矿山和矿井巷道专门设计制造的专用交流手弧电焊机，它既可以使用矿用660V交流电源供电，也能够使用普通380V交流电源供电，可供单人手工操作，适用于焊接3—30毫米厚的低碳钢，低合金钢及各种不同的机械结构，使用1.5—6毫米的涂药焊条，在整个电流调节范围内，可保持焊弧稳定，焊接时飞溅小，焊缝平滑。也可进行结构的填补工作。
二、注意事项：

该焊机电流调节为两档，Ⅰ、Ⅱ两档换接由组合转换开关一次完成，焊接电流细调节靠转动手柄，调节次级线圈位置，改变漏抗的大小来实现。

1、BX3系列交流矿用焊机使用时要特别注意转换开关位置。BX3-300K、500K、630K矿用交流弧焊机其输入电源为380V和660V两用。需特别注意的是：使用380V电源时660V转换开关必须放在“0”位置，使用660V电源时380V转换开关必须放在“0”位置，否则容易烧坏焊机。

2、操作前认真检查接线螺母是否拧紧,接地线是否可靠接地。

3、在焊接过程中，如需用组合开关换档，必须停止焊接，切不可在焊接过程中换档。

4、焊机使用时，焊接电流不允许超过本焊机的焊接规范值。

5、焊机不能受雨淋，雪淋，应放在干燥处。

BX3K系列交流矿用电焊机技术参数：

型号			BX3-300K		BX3-500K		BX3-630K
电源电压		V	单相AC 660/380		单相AC 660/380		单相AC 660/380
电流调节范围	接法Ⅰ	A	60-134		70-185		70-224
	接法Ⅱ	A	120-360		172-520		222-610
空载电压	接法Ⅰ	V	78		78		78
	接法Ⅱ	V	70		69		70
工作电压		V	22.4-35		22.8-40.8		22.8-44
效率		%	85		84		88.5
功率因子			0.51		0.61		0.61
频率		Hz	50		50		50
各负载持续率		%	100	35	100	35	100	60
输入容量		KVA	13	22	22.42	38	28.5	36.86
初级电流		A	34	58	59	100	75	97
次级电流		A	178	300	296	500	387	630
外形尺寸		mm	705×485×860		720×540×900		720×540×900
质量		kg	186		235		257

ZX7-200K/250K/315K/400K/500K

矿用直流逆变手弧电焊机

ZX7系列矿用直流逆变直流手弧电焊机是使用矿用直流250V或直流550V电源供电的直流轨道焊机。它采用大功率V-MOS场效应管或IGBT模块，把直流电源转换为高频方波电源，经过降压整流，通过脉宽调制技术输出大功率焊接电源。该系列焊机特点：高效、节能、轻便且具有良好的动特性，电弧稳定。

ZX7系列直流矿用电焊机技术参数：

型号		ZX7-200K	ZX7-250K	ZX7-315K	ZX7-400K	ZX7-500K
电源电压	V	AC220 DC250	AC380 DC550	AC380 DC550	AC380 DC550	AC380 DC550
相数		单相	交流三相、直流单相
空载电压	V	70-80	70-80	70-80	71.3	71.3
焊接电压	V	27	30	32.6	20.8-36	20.8-40
额定输入电流	A	13.3	15	24.3	29	40
额定频率	Hz	50	50	50	50-60	50-60
额定输入容量	KVA	8.75	10	13	19	26
电流调节范围	A	20-200	30-250	40-320	20-400	20-500
额定负载持续率	%	60	60	60	60	60
效率		≥0.83	≥0.8	≥0.8	≥0.85	≥0.85
功率因数		≥0.8	≥0.92	≥0.92	0.7-0.9	0.7-0.9
外型尺寸	mm	530×270×400	530×270×400	530×270×400	625×345×600	625×345×775
质量	kg	25	28	32	53	65

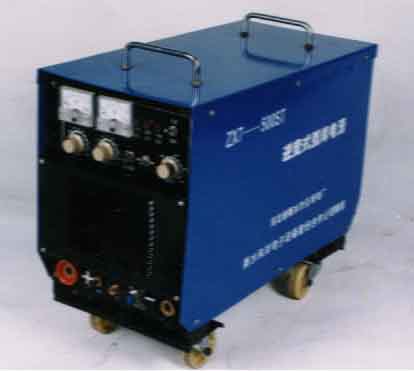

矿用电焊机产品图片：
