WSM-160A逆变式直流脉冲氩弧焊机

    感谢您对逆变式氩弧焊机的厚爱，为了使您能使用的更加得心应手，请详细阅读本使用说明书。您所购买的系列逆变式直流脉冲氩弧焊机是一种先进的精密的焊机，为了使您能更加长久安全地使用该焊机，请严格按正确的规范操作此焊机。

警告：

   本说明书提供的焊机使用电源为单向220V，严禁使用380V！！

   严禁焊机电源开关处于“开”状态下通电。

一、前言

    WSM 系列逆变式直流脉冲氩弧焊机是在吸收国外先进技术，结合国内实际情况而研制生产的最新一代焊机。它具有体积小、重量轻、省电的特点，同时集手工焊、直流氩弧焊、脉冲氩弧焊为一体，广泛应用于不锈钢薄板制品的焊接。最小电流为 3 安培，焊缝成型美观，采用高频引弧，引弧成功率极高，手工焊时飞溅小，暂载率高。

    WSM 系列逆变式直流脉冲氩弧焊机，实为焊机使用者的首选产品。

二、主要技术参数

                         产品设计如有更改，恕不另行通知。

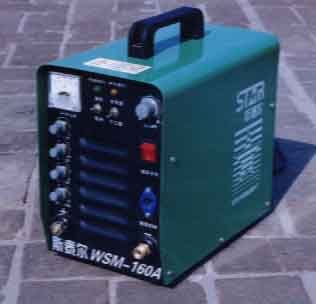

三、面板功能及产品外观：

四、焊机安装

1. 本说明书提供的焊机均使用 220V 单相电，严禁使用 380V 电源。

2. 焊机严禁在下列环境中使用：

   1.）环境温度大于 40 度或小于零下 10 度的场合。

   2.）可能受到雨淋或高湿度的场合。

   3.）有危害腐蚀性气体的场合。

   4.）充满灰尘的场合。

   5.）有振动、易被碰撞的场合。

五、焊机接线

六、使用方法

1. 手弧焊

    将“氩弧焊 / 手弧焊”转换开关置于“手工焊”位置，把：“直流 / 脉冲”开关置于直流，此时可根据您的要求任意调节“焊接电流”旋钮，选用规范电流进行手工电弧焊接。

    WS-160A 适用Φ 4mm 以下焊条，可焊 0.5-6mm 板厚。

2. 直流氩弧焊

    将“氩弧焊 / 手工焊”转换开关置于“氩弧焊”位置，把“直流 / 脉冲”开关置于直流，打开氩气瓶开关，调节气体流量计至合适流量，按下焊枪开关，调节“电流调节”旋钮至合适的电流值焊接，引弧方式为高频引弧，钨极勿需与工件接触，焊接结束，松开焊枪开关，电弧熄灭，气体经“滞后关气时间调节”旋钮选择 0 到 10 秒延时关闭。

3. 脉冲氩弧焊（将：“直流 / 脉冲”转换开关置于脉冲位置）

    脉冲氩弧焊请您先熟悉如下二公式：

    脉冲频率 =   1/ 脉冲周期

  脉冲宽度 =  脉冲电流宽度时间 /脉冲周期

               IP--脉冲电流

               Ib-- 基值电流

              tp--脉冲电流宽度时间

               T--脉冲周期

     清楚了上面的公式，您就会理解下面的道理：

    脉冲频率越高，焊接波纹越密，反之，则越稀。

    脉冲宽度越宽，焊缝相对宽而深，反之，则窄而浅。

    脉冲氩弧焊可以精确控制工件的熔池尺寸，每个焊点加热和冷却迅速，适合焊接导热性能和厚度差别大的工件，特别适合薄板，超薄板的全位置焊，及单面焊双面成形，并且会减少产生裂纹的倾向。

    使用时，只要保持“脉冲电流”小于“电流调节”（也是峰值电流）即可以产生脉冲焊的效果。脉冲宽度的选取取决于热输入量，反映在焊缝的宽而深或窄而浅，脉冲频率根据焊接速度及板材的厚度来选取。所有操作应以焊缝牢固美观为原则，应在操作中调节。其它方法同直流氩弧焊。

七、常见故障处理

  注意：以上处理还不能使焊机正常工作，请直接与本公司联系，切勿擅自进行修理，以免造成更大的损失。
