WSM逆变式直流脉冲氩弧焊机使用说明书

一.钨极氩弧焊(氩弧焊工艺基础知识)

    以下内容是钨极氩弧焊的基础知识，建议用户认真阅读，对正确使用焊机很重要。

    钨极氩弧焊就是把氩气做为保护气体的焊接。借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。

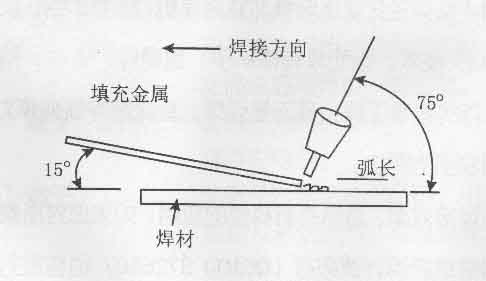

    氩弧焊时,焊炬、填充金属及焊件的相对位置如下图：

弧长一般取1-1.5倍钨电极直径。

停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。

1.焊枪（焊炬）

    钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。大电流焊枪长时间焊接还需使用水冷焊枪。因此，焊枪的正确使用及保护是相当重要的。

钨电极负载电流能力（A)

2.气路

    气路由氩气瓶减压阀、流量计、软管及电磁气阀（在焊机内)等组成。减压阀用以减压和调节保护气体的压力。流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。

3.氩气纯度

氩弧焊时材质对氩气纯度的要求

4.规范参数

    钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。其余参数如钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离（弧长）一般取1.5倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。一般不锈钢氩弧焊规范如下：

焊缝表面颜色与气体保护效果

5.钨极氩弧焊特有的工艺缺陷及防止措施

以上工艺规范仅供参考，如欲更深了解请参阅专业焊接工艺手册。

6.焊前清理

    钨极氩弧焊对焊件和填充金属表面的污染相当敏感，因此焊前须清除焊件表面的油脂，涂层，加工用的润滑剂及氧化膜等。

7.安全技术

    钨极氩弧焊操作者，必须戴好头面罩、手套、穿好工作服、工作鞋，以避免电弧光中的紫外线和红外线灼伤。

    斯泰尔钨极氩弧焊机均装有高频引弧器，小功率的高频高压电虽不会电击操作者，但当绝缘性能不良时，高频电会灼伤操作者手的表皮，且很难治愈，所以焊接手把的绝缘性能一定要经常检查。

    钨极氩弧焊接时，应加强焊接区的通风。在不能进行通风的局部空间施焊时，应戴供给新鲜空气面罩或防毒面具。

二.主要技术参数：

以上参数如有更改恕不另行通知

三.氩弧焊机的安装与连接

1.电源输入

    本说明书提供的焊机使用电源为220±10%V  50Hz，应确保供电容量大于单台焊机用电容量。

2.焊机保护接地

    在焊机后面有专门设置的接地端子，此接地端子在焊机使用过程中必须与大地连接牢固，以防止焊机外壳带电。

3.焊机安装位置

    焊机必须放在坚固平坦的地面，清洁不潮湿

4.不可把焊机放在下述几个地方：

    a .可能受到风吹雨淋的地方

    b.环境温度大于40℃或低于零下10℃地方

    c.有危害性或腐蚀性气体的地方

    d.有高温蒸气的地方

    e.有油性气体的地方

    f.充满灰尘的地方

    g.有振动、易碰撞的地方

    h.周围空间小于20厘米的地方

5.连接

    a.接焊机线时，请确认焊机开关处于关闭状态，严禁开关处于“开”状态下接电。

    b.所有接线应当接触可靠，无裸露带电导线。

如图示：

特别注意：焊机输出，固定焊枪与接焊件前的螺母必须拧紧，以防产生高温烧毁输出端子。

四.面板布局图：

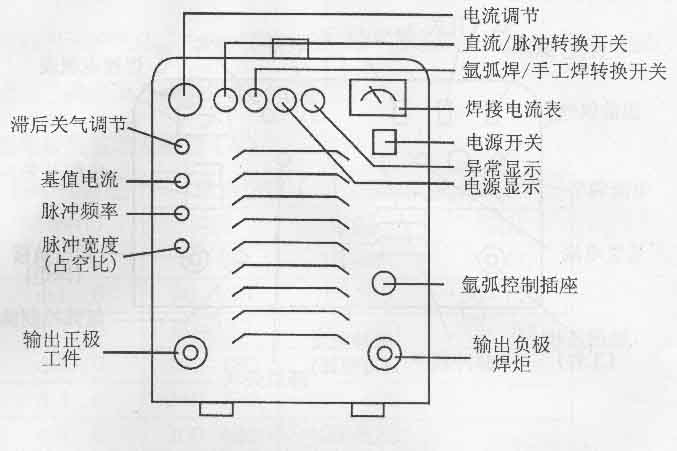

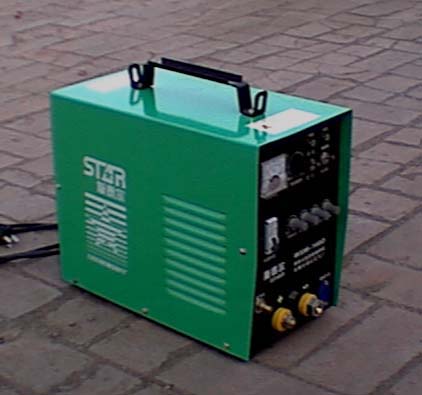

1、   WSM-160焊机面板：

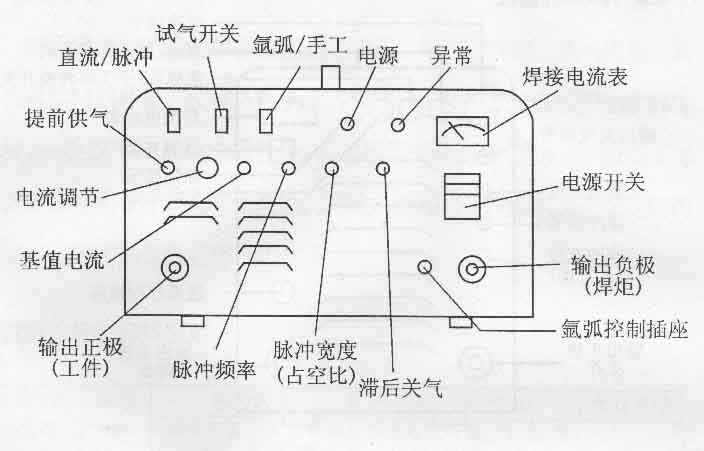

3、WSM-200、250焊机面板：

5.焊机前后面板功能说明

前面板功能名称及在焊机过程中的作用：

    （1）电源开关…………………用于开启与关闭焊机电源，此开关在焊机接电时必须处于“关”状态。

    （2）电源灯（绿）……………用于显示焊机是否通电，电源开关处于开状态，此灯为亮。

    （3）异常灯（黄）……………当焊机出现异常情况此灯为亮，亮时焊机应立即关闭电源。

    （4）直流与脉冲转换开关……用于转换焊机输出为直流还是脉冲，当此开关处于直流时焊机输出为直流，反之则为脉冲输出，手工焊时必须置于直流状态。

    （5）“氩弧焊、手工焊”转换开关……………用于焊机氩弧焊状态与手工焊状态的转换。

    （6）“试气开关”…………用于检查机内气阀工作是否正常的开关，处开状态气阀吸合氩气则会流出焊机，正常工作时此开关应处于关状态。

    （7）“焊接电流”表………用于显示焊接时的电流。

    （8）“提前供气时间”调节旋钮………用于调节氩气比电弧提前出现的时间。

    （9）“焊接电流”调节旋钮…………用于调节焊接电流的大小，顺时针旋转电流增大。

    （10）“基值电流”调节旋钮………此旋钮在脉冲状态下起作用。用于调节脉冲焊接时维持电弧电流的大小。

    （11）“脉冲频率”调节旋钮………此旋钮在脉冲状态下才起作用，用于调节脉冲焊接电流出现的次数（快慢）脉冲频率越高，焊接波纹越密，反之，则越稀。

    （12）“脉冲宽度”（占空比）………此旋钮在脉冲状态下才起作用。用于调节脉冲焊接电流出现持续时间的大小，脉冲宽度越宽，焊缝相对宽而深，反之则窄而浅。

    （13）“滞后关气时间”调节旋钮………用于调节电弧停止时，氩气继续供气时间的长短。

    （14）“氩气控制”插座………用于连接焊炬上开关的插座，此插座应与焊炬一同使用。

    （15）“工件”端子……………此端子为焊机输出正极，用于连接焊件钳电缆。

    （16）“焊炬”端子……………此端子为焊机输出负极，用于连接焊炬及输送氩气，在氩弧焊状态下接焊炬，在手工焊状态下接焊钳。

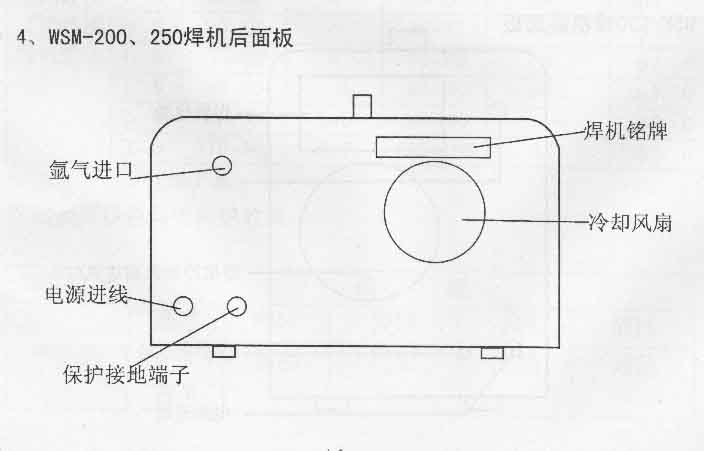

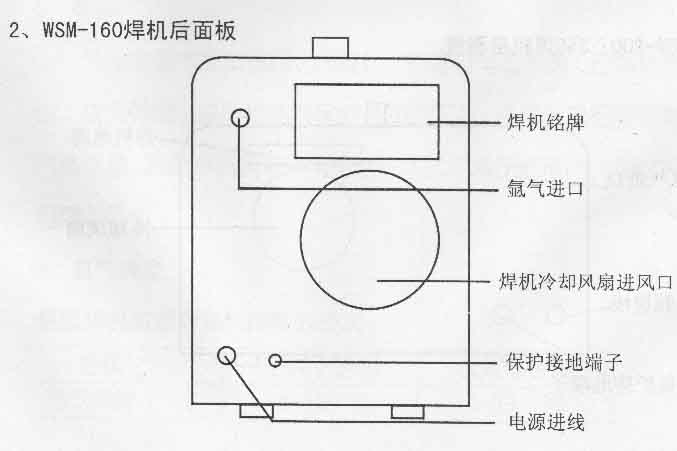

后面板功能名称及在焊接过程中的作用：

    （17）“氩气进口”……………用于连接氩气瓶氩气软管的气嘴

    （18）“电源进线”……………焊机电源的进线。本机使用220±10%V电源，且不可错接到380V电源。

    （19）“接地端子”……………用于焊机外壳与大地连接的端子，必须牢固可靠，以防外壳带电。

    （20）“焊机铭牌”……………记载本焊机的基本技术参数

    （21）“冷却风扇”……………用于焊机工作时的散热，使用过程中不可用异物接触与遮盖进风口，以防止机内温度升高而损坏焊机。

    面板功能位置图与实物可能会有所不同，有变化时，恕不另行通知，但功能作用不变，敬请用户--对照使用。

五.焊机的使用方法：

    在熟读及理解以上内容，并按上述连接好焊机，即可操作使用焊机了。

    1.手工焊

    将“氩弧焊/手工焊”转换开关置于“手工焊”位置，把“直流/脉冲”开关置于“直流”位置，此时可根据你的要求任意调节“焊接电流”旋钮，选用规范电流进行手工电弧焊接。

   2.直流氩弧焊

    焊前应把氩气瓶开关打开，把氩气流量计上氩气流量开关选择在适当流量的位置上。

    将“氩弧焊/手工焊”转换开关置于“氩弧焊”位置，把“直流/脉冲”开关置于“直流”位置，调节“电流调节”旋钮至合适的电流值，按下焊炬开关，斯泰尔氩弧焊机引弧方式为高频引弧，钨极勿需与工件接触（为防止钨极烧损，均勿碰触焊件）即可引弧焊接，焊接结束，松开焊枪开关，电弧熄灭，气体经“滞后关气时间”调节旋钮选择延时关闭时间。

    3.脉冲氩弧焊

    将“氩弧焊/手工焊”转换开关置于“氩弧焊”位置，将“直流/脉冲”转换开关置于“脉冲”位置。调节“电流调节”“基值电流”旋钮使电流调节大于基值电流即可产生脉冲焊的效果。

    脉冲氩弧焊可以用来准确控制焊件的熔池尺寸，每个熔点加热和冷却迅速，适合焊接导热性能和厚度差别大的焊件。

    4.负载持续率（暂载率）

    负载持续率以百分率表示焊机必须在每一连续10分钟时间间隙内输出额定电流而不超过预定温度极限的那段时间。因此，60%的负载持续率（国标标准的工业额定值）意味着，焊机可在每10分钟当中有6分钟输出额定电流（最大电流）（1小时内在额定下连续工作36分钟，不是60%负载持续率）。

   特别注意：在额定电流情况下焊接时间不超过6分钟，然后休止，再焊接，如要超过6分钟应降低焊机输出电流。

六.焊机常见故障处理

以上处理还不能使焊机正常，请与销售单位联系检查修理或直接与本厂联系。

注意：切勿擅自修理，以免造成更大损失。

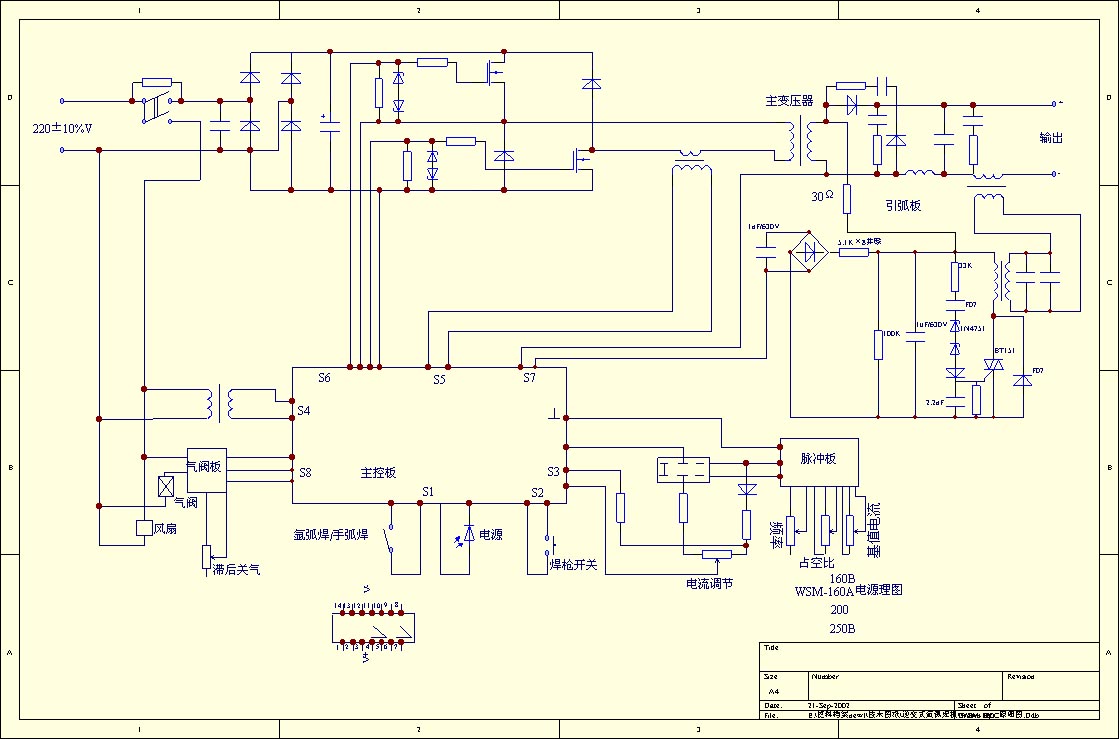

附图：主电路电气原理图：

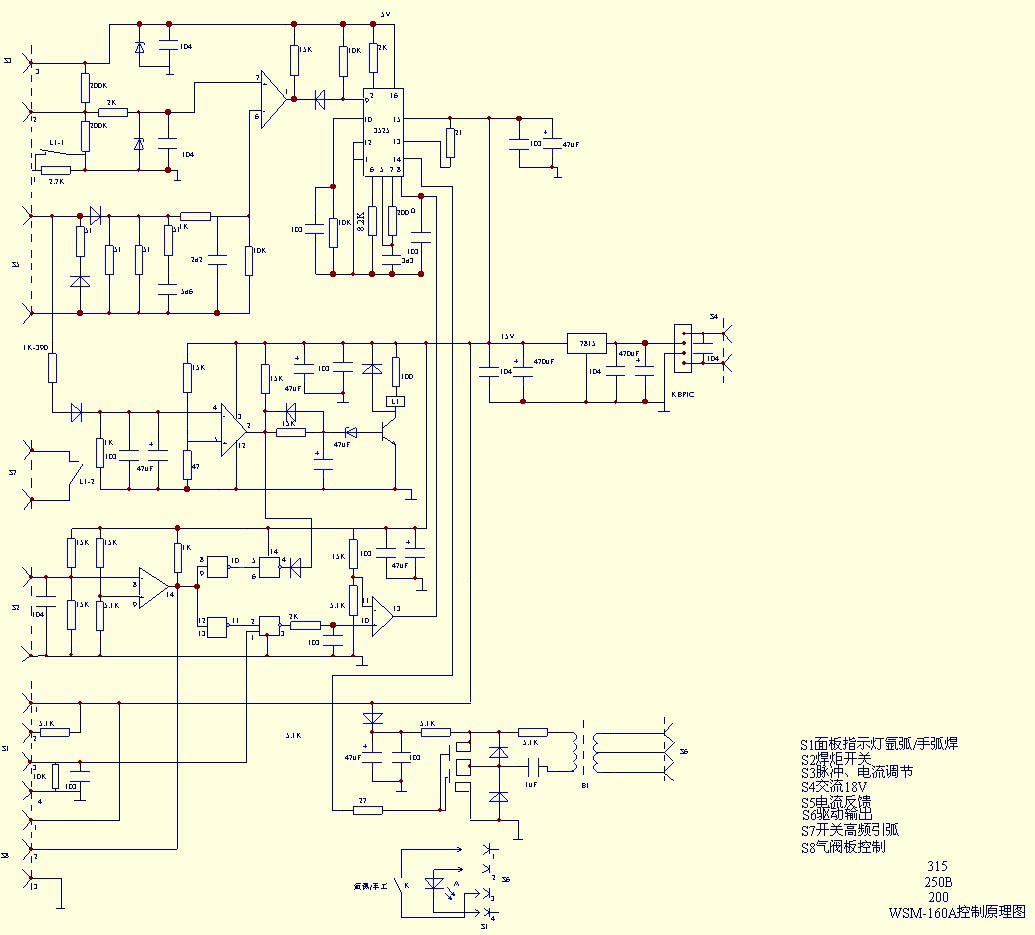

主控制板电器原理图：

逆变触发电路图：

脉冲及时序板原理图：
