WSE交直流氩弧焊机使用说明书

一.主要用途及适用范围

    WSE交直流氩弧焊机系采用钨电极，以氩气作保护介质，使用直流或交流电进行焊接的电弧焊机。焊机可以焊接碳钢、不锈钢、合金钢、紫铜、铝及其它化学性质较活泼的耐高温的金属材料，也可以使用酸性或碱性焊条进行手工电焊。焊机使用单相380V，50Hz交流电源。

二、主要规格及技术参数

主要规格及技术参数见表1。

主要规格及技术参数         表1

三、工作原理及结构概述

    焊机采用动铁芯式变压器、全波整流桥和大滤波电感，具有陡降输出特性，大的滤波电感使焊机直流输出时，电流稳定，交流输出时，电流过零速度快。

    焊机主要由主变压器、控制变压器、单相桥式整流器、滤波电感、隔直电容、高频振荡器、互感器、控制线路板及电磁阀、焊枪和各种开关构成。

    该机面板上装有电流数字指示装置，能清晰地指示焊接电流值。焊机具有外壳造型美观、坚固、耐用，方便拆装、移位和吊运等特点。

    该焊机具有电弧稳定和收弧，即弧坑填充功能，可明显改善焊接质量。

四、使用和操作

    4.1焊机只允许在环境温度5-40℃下使用，相对湿度小于90％，不允许在有害气体、易燃易爆地附近以及沙漠、蒸气盐雾、霉菌等场合下工作，同时也不得有导电性灰尘。

    4.2焊机外壳必须良好接地，接地线截面积应大于输入导线截面积。

    4.3焊机的电源由电力网供给，电源与焊机之间应装控制开关，保险丝应符合本机要求，焊机输出线必须绝缘良好，并注意电源电压是否与本机相符。

    4.4当焊机距焊接工地较远时采用较长的焊接电缆，必须增加焊接电缆的截面积，使焊接电缆的电压降不大于4伏，否则电弧不能稳定燃烧，影响焊接质量。

    4.5操作者必须受过电焊专业培训，熟悉本机设备以及安全操作技术要求，必须穿戴安全防护用品，不可目视弧光，防止电渣飞溅，以免造成不良后果。

    4.6工作完毕或临时离开工作场地，必须切断电源。

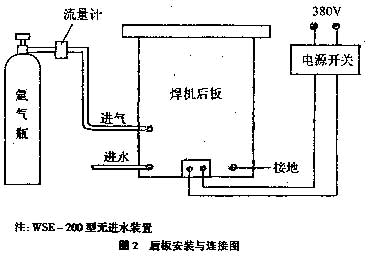

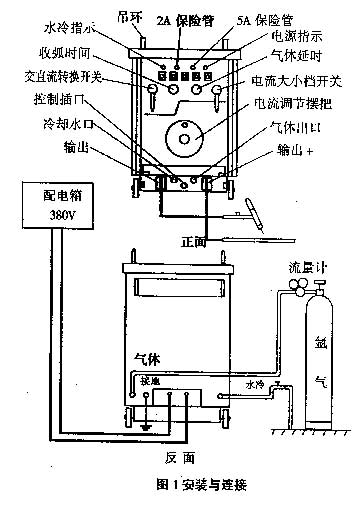

    4.7安装与连接

安装与连接见图

315焊机：1.出水 2.出气 3.控制线接口

200焊机：1、2控制线接口 3.出气接口

注：1、设计如有更改，按焊机面板印刷符号为准。

2、当焊接用于手工弧焊时，不必接气和水冷。

    4.8操作程序

    4.8.1使用钨极氩弧焊（TIG）

    A.按本说明书4.7的要求，连接好所有的线路和气路。

    B.将面板上的旋钮和开关调到适当的位置，交直流转换开关一定要拨到位。

    C.根据所需的电流，使用调节摇把调节指示到适当位置。

    D.将电源开关拨到“开”的位置上，此时电源灯亮，风扇转动。风扇不转，请停机检查修复，切勿使用。

    E.将检气开关拨到检气位置，根据流量计指示调整氩气流量，调整后将开关拨到工作位置。

    F.开始工作。

    4.8.2使用手工电弧焊

    A.按本说明书接线要求，将氩弧焊枪取下，接好焊钳。

    B.将面板上各开关调到所需位置。

    C.调节摇把，旋到所需电流指示的位置。

    D.将电源开关拨上，指示灯亮，风扇转动，有空载电压输出。风扇不转，切勿使用。

    E.开始焊接。

五、维修与保养

    5.1电焊机在进行维修或保养时，要切断供电电源。

    5.2定期进行焊机内部清洁工作，拆下外壳，用干燥气流清洁内部元件、部件。

    5.3焊机出厂时，已将火花放电器调到最佳状态，使用时如发现高频火花减弱，不易起弧，可适当调整火花放电器的间隙，达到引弧的最佳状态，检查主回路及高频振荡回路的各连接处，防止虚焊、脱焊现象。

    5.4焊接电缆一定要定期检查绝缘是否良好，如有损坏，应予修复或更换。

六、一般故障排除

    一般故障排除见下表。维修前要切断电源，由能胜任修理的工作人员进行。

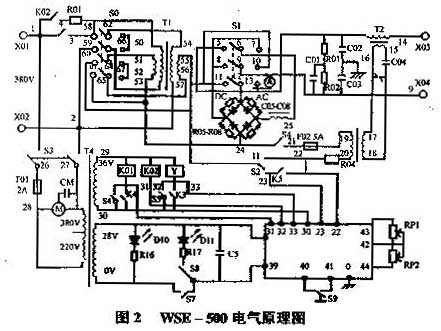

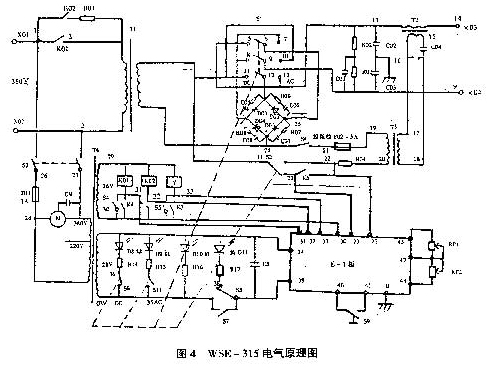

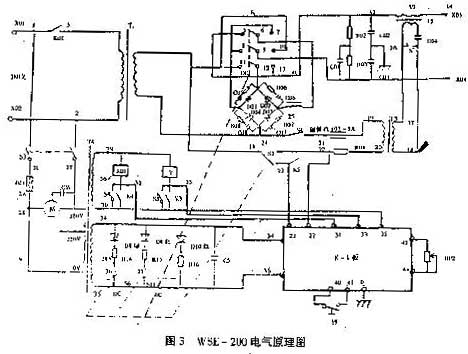

    检查故障时，参考焊机电气原理图
