FN-25/40/75缝焊机使用说明书

本焊机系电动凸轮式或者气动加压式缝焊机 , 能连续焊接 2.0+2.0 毫米以下的薄钢板, 是焊接各种薄板结构的较理想的设备 ( 油箱、盛气筒、管道、仪器设备外壳等 ), 焊接焊缝可以保证工件的水密性和气密性。

为适应各种焊接结构形式之要求 ,FN-25/40/75 型缝焊机具有纵焊 (2型) 及横焊 (1型) 两种。

一、技术数据

项目	单位	数　据
额定容量	千伏安	40	25	75
负载持续率	％	50	50	50
初级电压	伏	380	380	380
焊接厚度 : 在额定负载持续率时	毫米	0.8+0.8	0.6+0.6	1.5+1.5
在降低负载持续率时	毫米	1.2+1.2	1+1	2+2
焊接速度	米/分	0.80-3.20	0.8-3.2	0.8-3.2
次级电压	伏	2.10-4.20	1.7-3.4	2.5-6.4
次级调节级数	级	8	8	8
电极最大压力	公斤	＞200	>200	>300
电极行程	毫米	＞20	>20	>20
电极外伸距离	毫米	＞450	>400	>400
冷却水消耗量	升/小时	300	250	350
电动机功率	千瓦	1.1	1.1	1.5
质量	公斤	430	385	520

初级电压也可由客户订货时根据需要选择。

二、结构概述

1 、焊接变压器 :

焊机内部装有额定容量为 25/40/75 千伏安的铁壳式变压器 , 其次级线圈由三片四周焊有水冷却管铜板组成 , 并用多层铜皮分别与上下电极夹块连接 , 改变分级开关之插头位置 , 以串联的方法来改变变压器初级线圈的圈数 , 从而调整变压器之次级空载电压 ( 焊机结构见图 1) 。

表 2 各调节级之次级空载电压值列下表(40KVA):

级数	抽头位置			次级空载电压（伏）
级数	Ⅰ	Ⅱ	Ⅲ	次级空载电压（伏）
1	2	2	2	2.10
2	1	2		2.36
3	2	1		2.63
4	1	1		2.89
5	2	2	1	3.41
6	1	2		3.67
7	2	1		3.94
8	1	1		4.20

2 、电极及其支承机构 :

上下电极滚轮分别装于电极杆上 , 焊接时 , 上电极滚轮压紧焊件 , 并回转之 , 下电极滚轮为被动轮 , 两电极杆间之距离可在一定范围内调整。

3 、加压及回转机构 :

焊机之加压为电动工作方式 , 电极加压是连续的 , 电极滚轮的回转是由电动机通过减速箱及万向联轴节传动的 , 焊接电流的控制方式有两种 , 即连续通电和断续通电 , 后者除焊接质量优异外 , 更适合薄板及合金材料的焊接 , 但需配置缝焊脉冲控制器。

焊接时应使离合器部分正确地工作 , 即当脚踏开关踏下后 , 后螺杆离开 , 凸块在弹簧的作用下 , 使其和另一个已转动的离合器结合 , 使左面轴也随着回转 , 当转动一定角度后前螺杆顶开离合器上之凸块 , 使凸轮停止回转 , 此时焊件处于通电及加压状态 , 与此同时上电极滚轮亦等速地回转着 , 这样便能获得连续的焊缝。

4 、电气装置 :

电气部分主要由焊接变压器、感应电机、电源开关等组成 ( 电气原理见附图 3) 。

当进行脉冲焊接时 , 需将缝焊控制器安装在焊机上 , 并按照电器原理图接好输入输出电源线。

三、使用方法

焊件在施焊前须清除油锈及污物 , 否则将严重地降低电极的使用期限及焊接质量 , 焊接时先接通冷水与电源 , 开启电动机的转换开关 , 将焊接处与电极滚轮对正 , 此时只需踏下脚踏开关便能连续地完成缝焊过程 , 电极压力的调节可用螺母来改变弹簧的压缩程度而获得 , 焊接前必须使电极滚轮之间距为 20 毫米左右 , 并保持当滚轮接触焊件时上下电极臂平行。

焊接时可根据焊件之厚度 , 适当选择次级空载电压的数值 , 通常焊接厚度大 , 则选用较高的空载电压值 , 电压的调节方法是改变分级开关插头之位置 ( 调节位置见焊机侧面铭牌 ) 。

焊接速度的调节是通过改变主动与被动齿轮之齿数来获得的 , 本焊机焊接速度之调节范围为 0.80 米 / 分～ 3.20 米 / 分。

　焊接速度表

　　表 3

齿轮齿数		焊接速度（米/分）
主动齿轮	被动齿轮	焊接速度（米/分）
29	56	0.80
35	50	1.08
50	35	2.20
56	29	3.20

电源开关的接通是借扇形片来达到 , 当电极压力为最大时 , 扇形片恰好使电源接通。

四、焊机的安装

焊机用螺丝固定于地面 , 不需特殊地基 , 电源电压为 380 伏时相应的额定连续电流为105安 , 安装时电源线应使用不小于10mm2的铜质导线或者 16mm2的铝质导线 , 电源与焊机之间应安装不小于 60A 的闸刀开关及100A 的保险片 , 焊机应接地后使用

五、焊机的维护及安全

焊机在通水后方能施焊。焊机各活动部分及减速箱应经常保持润滑 , 焊件应在清理后施焊 , 以免损坏电极滚轮。

当焊机在摄氏零度以下的温度工作时 , 焊后应用压缩空气吹除剩留在冷却管路中的泠却水 , 以免水管冻裂。

焊机应在断电后进行检修 , 焊工应戴帆布手套及围身工作。以免烫伤。

六、焊机的维修及配件

根据国家有关规定 : 焊机自出厂之日起三包期为一年 , 在三包期内机器若出现技术故障 , 属于制造原因的由生产厂免费负责维修或更换 , 属于用户使用原因造成的由用户负责全部维修费用 , 当责任原因无法确认时双方各负担一半或协商解决。

焊机的下述零部件属易损件 , 不在保修范围内 , 当这些零部件出现问题时 , 用户可自行解决 , 也可以到焊机生产厂购买。

易损零部件清单 :

(1) 上下电极轮、轴 (2) 交流接触器

(3) 通水管及接头 (4) 脚踏及控制开关

(5) 机械传动件 (6) 可控硅元件

(7) 熔断器、保险管 (8) 分挡调节开关

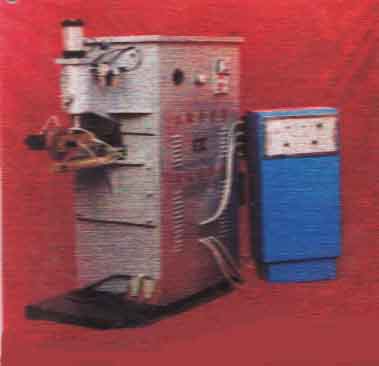

七、产品照片：
