BX5-63B薄板电弧焊机使用说明书

一、用途：

    BX5-63B薄板电弧焊机，适用于手工电弧焊，焊接厚度为0.3-3mm的薄钢板，是建筑、装饰、汽车制造、薄板制品、修理等行业的理想焊接设备。

    该机具有电子控制调节装置，输出电流在5-63A范围内可以精确地进行调节。以适用于各种不同厚度的薄板焊接，并具有引弧电流调节装置，焊接时引弧容易。

    该机特点：全电子控制、电流无级调节、引弧容易、电弧稳定、焊接质量好、体积小、重量轻、携带方便、价格便宜。

二、技术数据：

    电源                      单相                380V

    频率                                           50HZ

    额定初级电流                                   12A

    空载电压                                       74-78V

    额定输出电流                                    63A

    电流调节范围                                    5-63A

    额定负载持续率                                  60%

    重量                                             32kg

    外形尺寸          长*宽*高              430*215*210mm

三、工作原理：

    焊机的输入电路由双向可控硅SCR，及电子控制单元对主变压器B1的初级电压进行小范围的调节。调节变阻器W1，可使输出电流在粗调档位之间，精确平滑调节。

    输出回路采用串联调感式电路。由8档选择开关HK，调节电抗器L的抽头，改变输出电路的电感量，实现输出电流粗调。

    由电流互感器B2，单向可控硅SCR2，控制单元组成引弧电流调节电路，用来控制电抗器L在空载-引弧-焊接过程中电感量的大小和随时间的变化量。调节变阻器W2，可以得到不同的引弧电流值。

四、使用方法：

    1、电源接线：本机电压为380V，50HZ，单相交流电，输入电源接到机后接线板上，导线截面不小于4平方毫米。

    2、输出接线：输出接线到前面输出端上，其中一根接焊钳，另一根接工件，导线截面不小于10平方毫米。

    3、机壳应可靠连接地线，以保证操作者的安全。

    4、调节方法：

       （1）电流粗调，根据焊接板的厚度（参照下表）选择直径合适的焊条，调节电流粗调钮到适当的档位。

       （2）电流微调，通电试焊，调节电流微调旋钮得到合适的电流为止。

       （3）引弧电流调节：调节引弧电流旋钮，可得到合适的引弧电流。

五、注意事项：

    1、为了在焊接时能顺利引弧机内装有控制装置，引弧瞬间电流较大，使用前应进行适当调节再进行正常焊接。

    2、为保证薄板焊接质量和顺利引弧，工件表面需清洁，焊条须干燥。

    3、焊接板厚度在1mm以下时，因焊机输出电流小，焊条细，引弧时应轻轻地用划擦的方法，和大焊机稍有区别。

    4、焊机使用时，机壳必须有连接可靠的接地线。

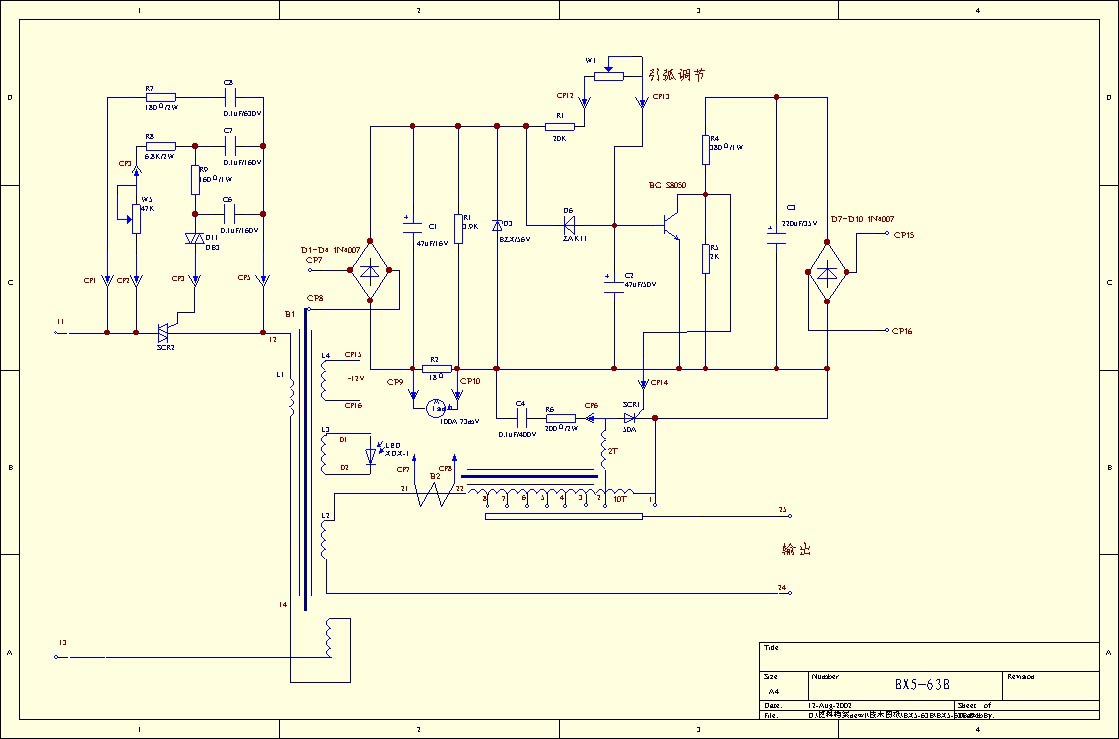

六、电气原理图：
