BX3系列动圈式交流弧焊机使用说明书

一、用途

    BX3系列动圈交流弧焊机，供单人手工操作，适用于焊接3—30毫米厚的低碳钢，低合金钢及各种不同的机械结构，使用1.5—6毫米的涂药焊条，在整个电流调节范围内，可保持焊弧稳定，焊接时飞溅小，焊缝平滑。也可进行结构的填补工作。

二、主要技术数据

　

型      号

BX3-300-3

BX3-300

BX3-500

BX3-500-2

初  级  电  压

V

380

380

380

380

电流调节范   围

接法I

A

36-125

60-134

70-185

70-224

接法II

A

120-360

120-360

172-520

222-610

空载电压

接法I

V

75

78

78

78

接法II

V

65

70

69

70

工作电压

V

22-35

22.4-35

22.8-40.8

22.8-44

效      率

%

85

85

84

88.5

功  率  因  数

0.51

0.51

0.62

0.61

频      率

HZ

50

50

50

50

各负载持续率时

%

100

35

100

35

100

35

100

60

输  入  容  量

KVA

12.2

21

13

22

22.42

88

28.5

36.86

初  级  电  流

A

32

55

34

58

59

100

75

97

次  级  电  流

A

177

300

178

300

296

500

387

500

外型尺寸（长*宽*高）

mm

630*480*810

720*540*900

720*540*900

720*540*900

重     量

kg

115

164

210

235

        附：负载持续率为焊接电流接通时间与焊接周期之比，即负载持续率=t/T*100%，“t”为焊接电流接通时间“T”为整个周期（工作和休息时间之总和）周期5分钟。

                      三、焊接电流的调整

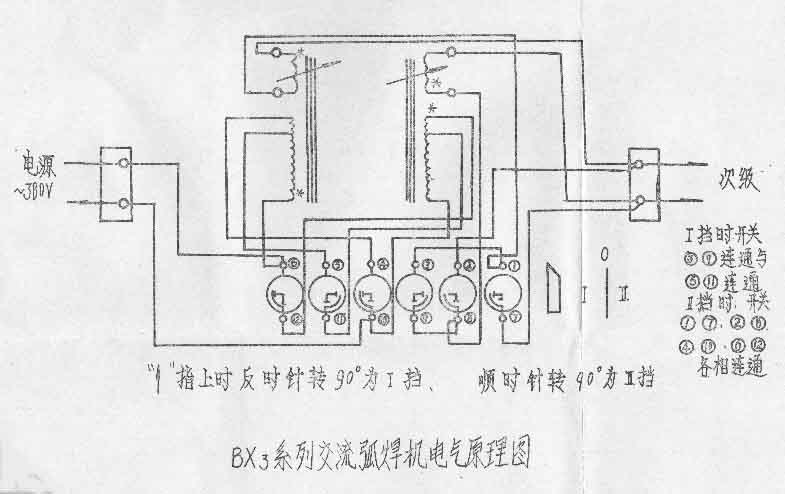

   该焊机电流调节为两档，Ⅰ、Ⅱ两档换接由组合转换开关一次完成，焊接电流细调节靠转动手柄，调节次级线圈位置，改变漏抗的大小来实现。

                       四、注意事项

    1、操作前认真检查接线螺母是否拧紧,接地线是否可靠接地。

    2、在焊接过程中，如需用组合开关换档，必须停止焊接，切不可在焊接过程中换档。

    3、焊机使用时，焊接电流不允许超过本焊机的焊接规范值。

    4、焊机不能受雨淋，雪淋，应放在干燥处。

  五、BX3系列交流弧焊机常见故障及排除方法

 故障现象

引起原因

消除方法

引线接线处过热

接线处接触电阻过大或

接线处禁固件太松。

松开接线，用砂纸或小刀将接触导电处清理出金属光泽，然后拧禁螺钉或螺母。

焊机过热

1、变压器过载

2、变压器绕组短路

3、铁心螺杆绝缘损坏

1、减小使用电流，按规定负载运行；

2、消除短路处；

3、恢复绝缘。

焊机外壳带电

1、初级绕组或次级绕组碰壳；

2、电源线碰壳；

3、焊接电缆碰壳；

4、未接地或接地不良。

1、检查并消除磁壳处；

2、消除碰壳现象；

3、消除碰壳处；

4、接好接地线并使接触良好。

焊机电压不足

1、次级绕组有短路；

2、电源电压低；

3、电源线太细，压降太大；

4、焊接电缆过细，压降太大；

5、接头接触不良。

1、消除短路处；

2、调整电压达到额定值；

3、更换粗电源线；

4、更换粗电缆；

5、使接头接触良好。

焊接电流过小

1、焊接电缆过厂；

2、焊接电缆盘成盘状，电感大；

3、电缆线有接头或与工件接触不良。

1、减小电缆长度或加大电缆直径；

2、将电缆由盘形放开；

3、使接头处接触良好，与工件接  触良好。

焊接电流不稳定

焊接电缆与工件接触不良。

使焊接电缆与工件接触良好。

焊机输出电流反常，过大或过小。

1、电路中起感抗作用的线圈绝缘损坏，引起电流过大；

2、铁心磁路中绝缘损坏产生涡流，引起电流过小。

1、检查电路绝缘情况，排除故障；

2、检查磁路中的绝缘情况，排除故障。

焊接强烈嗡嗡响

1、次级绕组短路；

2、次级绕组短路或使用电流过大过载。

1、检查并消除短路处；

2、检查并消除短路，降低使用电流，避免过载使用。

焊机有不正常的噪音

1、安全网受电磁力产生振动；

2、箱壳固定螺钉松动；

3、侧罩与前后罩相碰；

4、机内螺钉、螺母松动。

1、检查并消除振动产生的噪音；

2、拧紧箱壳固定螺钉；

3、检查并消除相碰现象；

4、打开侧罩检查并拧紧螺钉螺母。

保险丝熔断

1、电源线接头处相碰；

2、电线接头碰壳短路；

3、电源线破损碰地。

1、检查并消除短路处；

2、检查并消除短路处；

3、更换或修复电源线。



                     六、BX3系列交流弧焊机的定期保养:



序号

内容

要求

1.

使用新焊机或启用长期未用的焊机之前，仔细检查、检验焊机。

焊机无损坏之处（若有损坏应予以修复）符合产品说明书或有关技术要求（ZBJ64006-88）

2.

1、清理机内外杂物；

2、用压缩空气吹净机内外灰尘。

清洁，整齐。

3.

检查各部位螺钉等紧固件。

各部位螺钉等紧固件。

4.

检查地线和接线

接地良好，接线正确。

5.

擦试调正螺杆并加适量润滑油

调整、可靠。

6.

检查导线，焊机绝缘程度及电源开关

1、电线绝缘皮损坏部位应用硫化橡胶或特制的塑料绝缘包扎。

2、焊机初、次级绕组绝缘电阻应分别大于0.5和0.2兆欧以上，否则应干燥处理，损坏处要修复。

3、开关触头要接触良好。

　

7.

　检修电焊钳

焊钳和焊接电缆连接牢靠，手把绝缘良好。



 七、成套供应

1、BX3型交流弧焊机                     1台

2、手扶面罩                            1个

3、出厂合格证                          1份

4、焊钳                                1把

5、使用说明书                          1份

6、焊接电缆                        20米（包括两个接头）

　

　

　

型号

BX3—300—3

BX3—300

BX3—500

BX3—500—2

电缆规格

25平方毫米

35平方毫米

35平方毫米

50平方毫米

接头规格

300A

300A

500A

500A

　

　



　

　
